Диаграмма
|
Описание
|
|
Диаграммы для пород
|
|
|
Классификационные диаграммы
|
|
1
|
|
Диаграмма для химической классификации интрузивных пород.
(De La Roche et al. 1980)
|
|
2
|
|

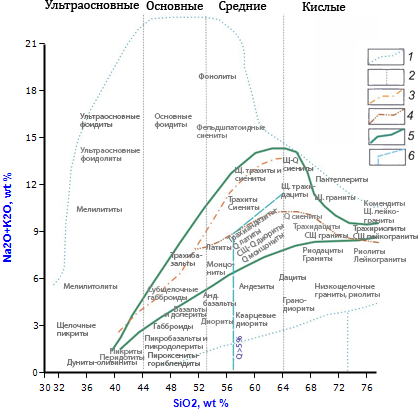

TAS-диаграмма терминологической комиссии Петрографического комитета ОГГГ АН СССР (1983).
1- область распространения хим. составов горных пород. 2 - границы групп по содержанию кремнезема. 3 - нижняя граница распространения щелочных пород, содержащие фельдшпатоиды. 4 - нижняя граница бесполевошпатовых пород, содержащих щелочные пироксены и амфиболы. 5 - область рспространения субщелочных пород. 6 - граница распространения содержания кварца более 5%
|
|
3
|
|

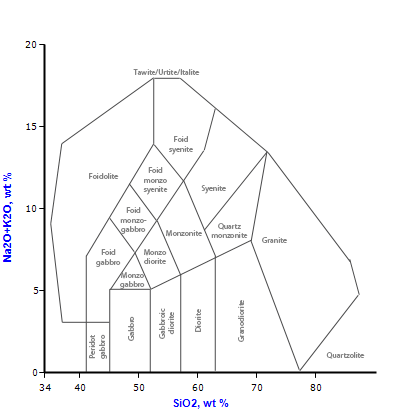

TAS-диаграмма для геохимической классификации плутонических (интрузивных) пород.
(Middlemost-1985)
|
|
4
|
|

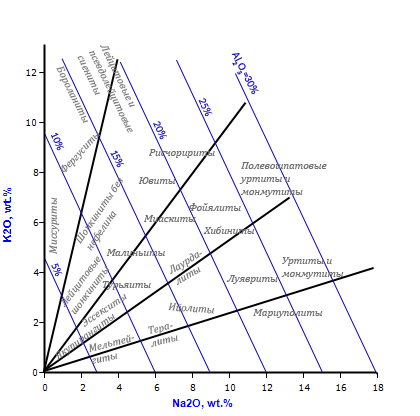

Диаграмма для интрузивных ФШП
Синим цветом обозначены изолинии равной щелочности пород при коэффициенте агпаитности=1. Каждая из таких линий определяет границу возможного появления щелочных пироксенов и амфиболов при конкретном содержании Al2O3, Na2O и K2O.
|
|
5
|
|

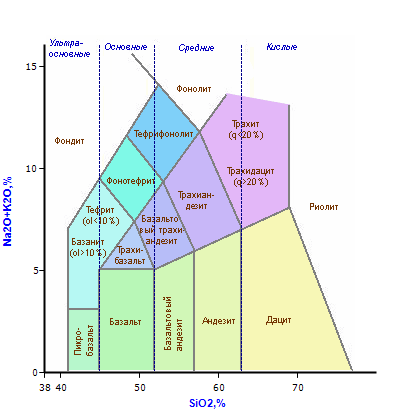

TAS-диаграмма для химической классификации вулканических пород.
(Le Bas et al. 1986)
|
|
6
|
|

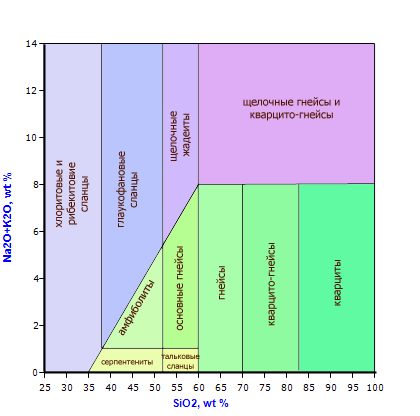

TAS-диаграмма А.А.Маракушева для классификации метаморфических пород. (Маракушев А.А. 1973)
|
|
|
Фациальные диаграммы
|
|
7
|
|
Диаграмма для щелочных пород.
(Frost and Frost, 2008)
Подписи осей:
F: Feldspathoid-silica saturation index: (Q-(Lc+2*(Ne+Ks))/100
A: Alkalinity index: Al-(Na+K) molar
Обозначения полей:
Fs-MALMR: Metaluminous (rarely peraluminous) feldspathoid-bearing rocks
Q-MALMR: Metaluminous and peraluminous quartz-bearing rocks
Fs-PALKR: Peralkaline feldspathoid-bearing rocks
Q-PALKR: Peralkaline quartz-bearing rocks
|
|
8
|
|

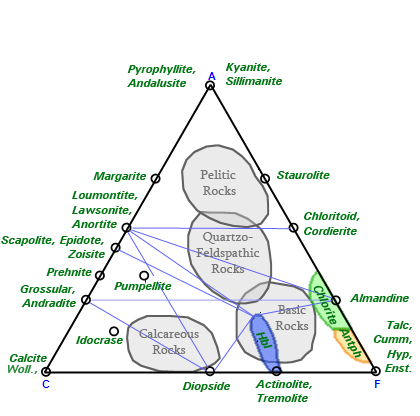

Диаграмма A-C-F П.Эсколы для метаморфических пород
A = Al2O3+Fe2O3-(Na2O+K2O) (%)
C = CaO-3.3P2O5-CO2 (%)
F = FeO+MgO+MnO (%)
|
|
9
|
|

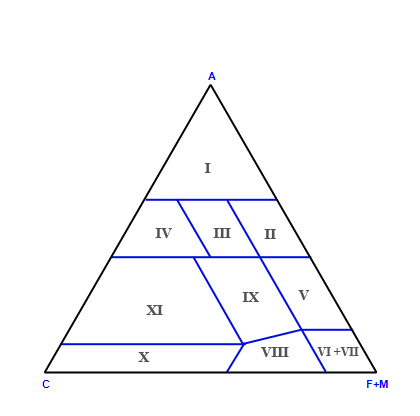

ACFM диаграмма Н.П. Семененко для метаморфических пород.
Названия полей: I – собственно алюмосиликатные породы; II – железисто-алюмосиликатные породы; III – щелочноземельно-алюмосиликатные породы орторяда; IV – известково-алюмосиликатные породы; V – глиноземисто-магнезиально-железисто-кремнистые породы; VI – железисто-кремнистые породы; VII – магнезиальные ультраосновные породы орторяда; VIII – щелочноземельно-малоглиноземистые ультраосновные породы орторяда; IX – щелочноземельно-глиноземистые основные породы орторяда; X – известково-карбонатные породы щелочноземельно-известкового ряда; XI – глиноземисто-известковые породы щелочноземельно-известкового ряда.
|
|
10
|
|

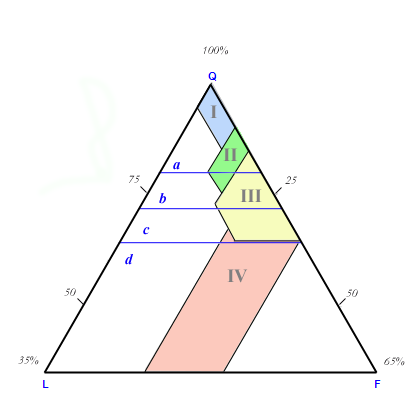

Петрохимическая диаграмма для песчаников.
Q=SiO2, F=Al2O3+CaO+Na2O+K2O, L=Fe2O3+FeO+MgO+TiO2
I-IV - поля песчаников (I - кварцевых, II - олигомиктовых, III - полимиктовых, IV - вулканокластолитовых) (А.Г.Коссовская, М.И.Тучкова, 1988)
Поля песчаных пород, характеризующие пассивные (a), активные (b) континентальные окраины, окраино-океанические (c) и внутриокеанические (d) дуги. По M.R. Bhatia (1983)
|
|
|
Тектонические диаграммы
|
|
11
|
|
Y+Nb – Rb тектоническая диаграмма для гранитов.(Pearce et al., 1984)
Обозначения:
VAG - граниты вулканических дуг; WPG - внутриплитные граниты; ORG - граниты океанических хребтов; syn-COLG - синколлизионные граниты.
|
|
12
|
|
Y+Ta – Rb тектоническая диаграмма для гранитов.(Pearce et al., 1984)
Обозначения:
VAG - граниты вулканических дуг; WPG - внутриплитные граниты; ORG - граниты океанических хребтов; syn-COLG - синколлизионные граниты.
|
|
13
|
|

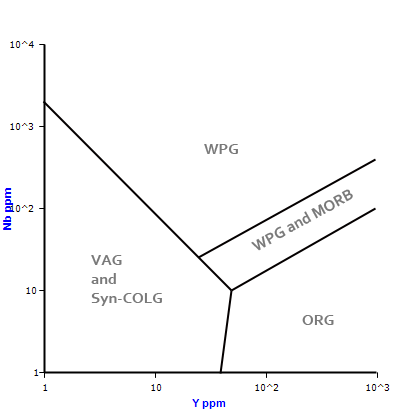

Y – Nb тектоническая диаграмма для гранитов.(Pearce et al., 1984)
Обозначения:
VAG - граниты вулканических дуг; WPG - внутриплитные граниты; ORG - граниты океанических хребтов; syn-COLG - синколлизионные граниты; MORB - породы срединных океанических хребтов в аномальных сегментах.
|
|
14
|
|

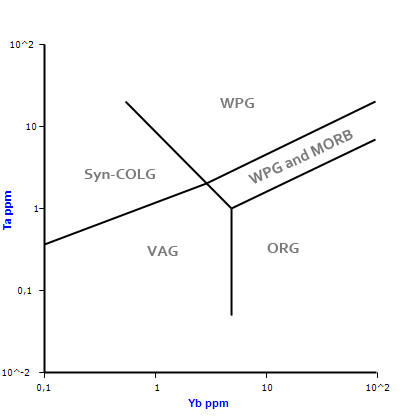

Yb – Ta тектоническая диаграмма для гранитов.(Pearce et al., 1984)
Обозначения:
VAG - граниты вулканических дуг; WPG - внутриплитные граниты; ORG - граниты океанических хребтов; syn-COLG - синколлизионные граниты; MORB - породы срединных океанических хребтов в аномальных сегментах.
|
|
15
|
|

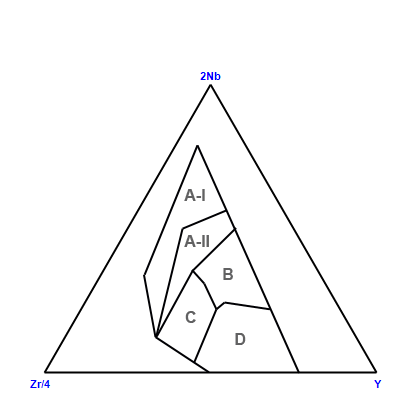

Тектоническая диаграмма для базальтов.(Meschede, 1986)
Обозначения:
A-I - внутриплитные щелочные базальты; A-II - внутриплитные щелочные базальты и толеиты; B - базальты E-type MORB; C - внутриплитные толеиты и базальты вулканических дуг; D - базальты вулканических дуг и N-type MORB
|
|
16
|
|

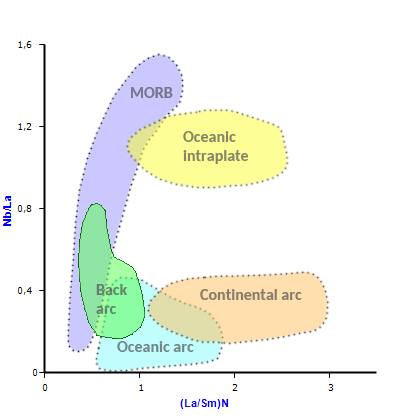

Тектоническая диаграмма для вулканических и магматических пород.
(John et al., 2003)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Диаграммы для минералов
|
|
|
Гранаты
|
|
17
|
|

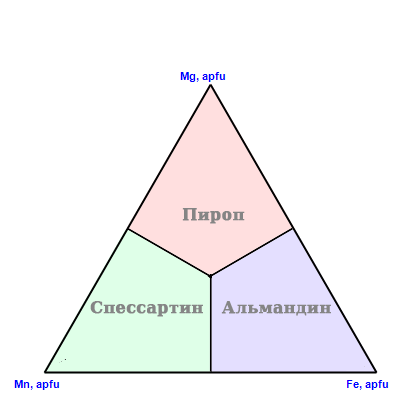

Дискриминационная диаграмма для гранатов, определяющая их принадлежность к основным миналам.
|
|
18
|
|

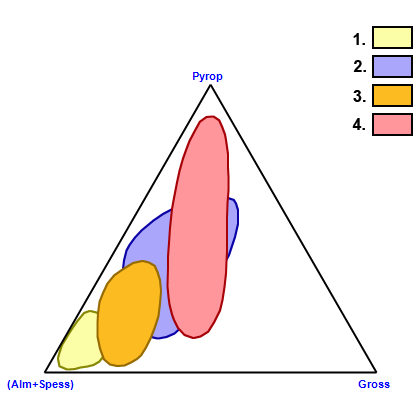

Дискриминационная треугольная диаграмма определяющая принадлежность гранатов к различным типам пород, (Wright, 1938)
Обозначения полей:
1 - граниты и гранитные пегматиты; 2 - амфиболиты; 3 - биотитовые сланцы; 4 - эклогиты
|
|
19
|
|

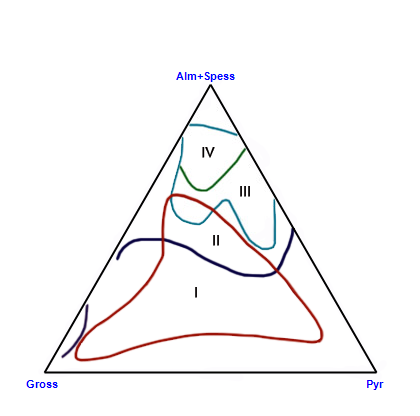

Дискриминационная диаграмма фациальной принадлежности гранатов, (Соболев. 1970).
Фации: I - эклогитовая, II - гранулитовая (вместе с фациями кианитовых гнейсов и сланцев), III - амфиболитовая, IV - эпидот-амфиболитовая.
|
|
20
|
|

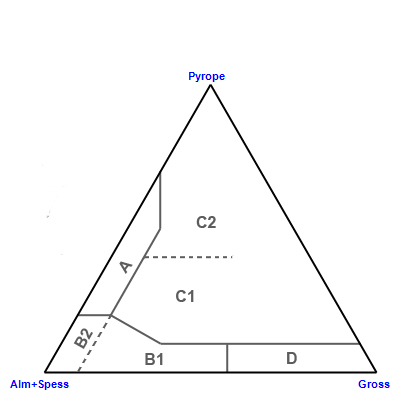

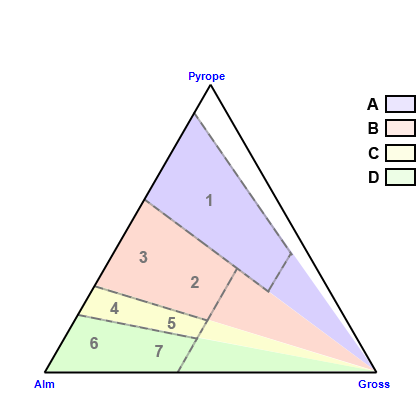

Дискриминационная диаграмма принадлежности гранатов различным метаморфическим фациям, (Mange and Morton. 2007).
Обозначение полей:
A - преимущественно высокометаморфизованные метаосадочные породы гранулитовой фации или чарнокиты и промежуточные фельзитовые магматические породы; B1 - метаосадочные породы амфиболитовой фации; B2 - промежуточные до фельзитовых магматические породы; C1 - высокометаморфизованные мафиты; C2 - ультрамафиты с повышенным содержанием Mg (пироксениты и перидотиты); D - метасоматиты, низкоградные мафиты и ультравысокотемпературные кальциево-кремнистые гранулиты.
|
|
21
|
|
Дискриминантная диаграмма принадлежности гранатов породам различных метаморфических фаций, (Aubrecht et al., 2009).
Обозначение метаморфических фаций: А - высокобарические и ультравысокобарические породы; В - эклогитовая и гранулитовая фации; С - верхи амфиболитовой фации и низы гранулитовой фации; D- низы амфиболитовой фации и эпидот-амфиболитовая фация.
Литологические фации: 1 - ультрабарические эклогиты и гранатовые перидотиты; 2 - высокобарические эклогиты и мафитовые гранулиты; 3 - фельзитовые и промежуточные гранулиты; 4 - высокотемпературные гнейсы; 5 - высокометаморфизованные амфиболиты; 6 - гнейсы амфиболитовой фации; 7 - амфиболиты
|
|
|
|
|
|
|
Амфиболы
|
|
22
|
|

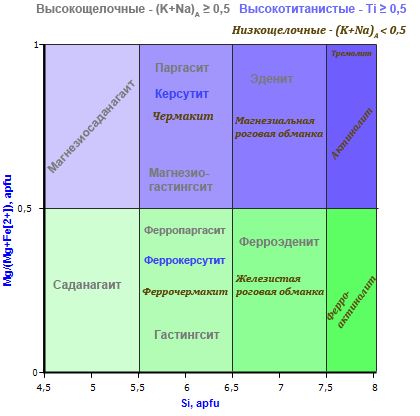

Бинарная диаграмма ММА для классификации Ca амфиболов.
Ca[B]>=1.50;
(Leake et al. 1997-2004)
|
|
23
|
|
Бинарная диаграмма ММА для классификации Na-Ca амфиболов.
(Ca+Na[B]) >= 1.0; 0.5 < Na[B] < 1.5
(Leake et al. 1997-2004)
|
|
24
|
|
Бинарная диаграмма ММА для классификации Mg-Fe-Mn-Li амфиболов.
(Mg, Fe2+, Mn2+, Li)[B]>=1.50;
(Leake et al. 1997-2004)
|
|
25
|
|
Бинарная диаграмма ММА для классификации Na амфиболов.
(Mg, Fe2+,Mn2+,Li)[B]<=0.5 и Na[B]>=0.5;
(Leake et al. 1997-2004)
|
|
26
|
|

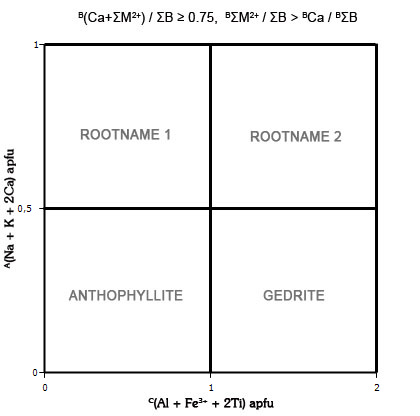

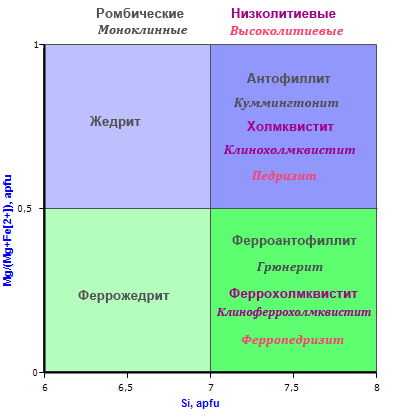

Классификационная диаграмма для ромбических Mg-Fe-Mn амфиболов (Hawthorne et al., 2012)
|
|
27
|
|

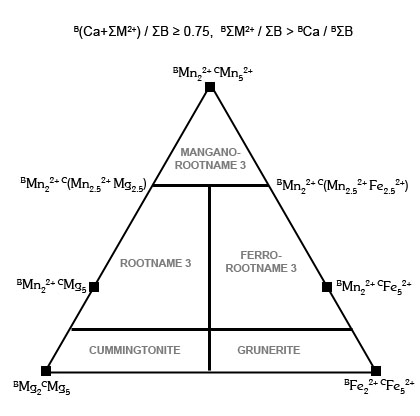

Треугольная классификационная диаграмма для моноклинных Mg-Fe-Mn амфиболов (Hawthorne et al., 2012).
|
|
28
|
|

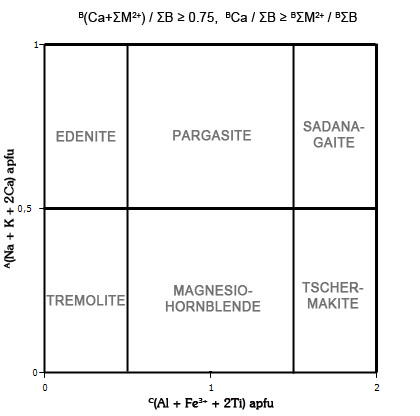

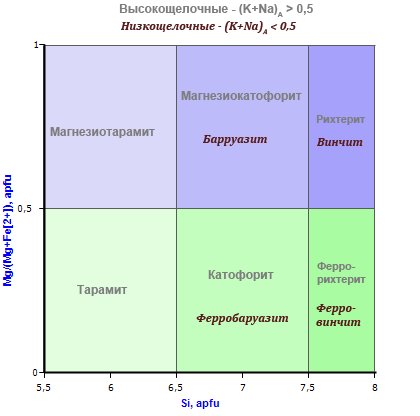

Классификационная диаграмма для подгруппы Ca амфиболов, (Hawthorne et al., 2012).
|
|
29
|
|

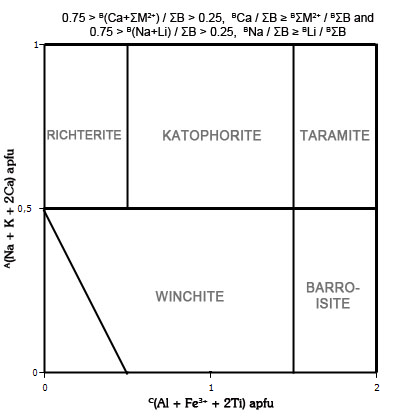

Классификационная диаграмма для подгруппы Na-Ca амфиболов, (Hawthorne et al., 2012).
|
|
30
|
|

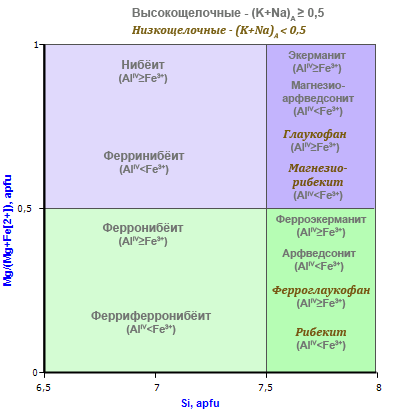

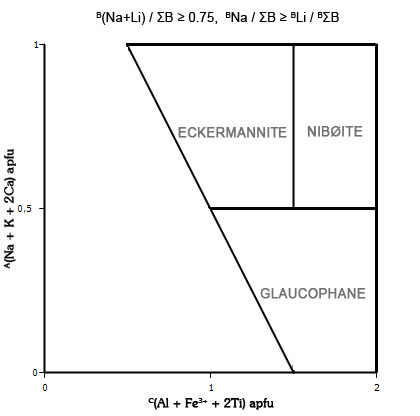

Классификационная диаграмма для подгруппы Na амфиболов, (Hawthorne et al., 2012).
|
|
31
|
|

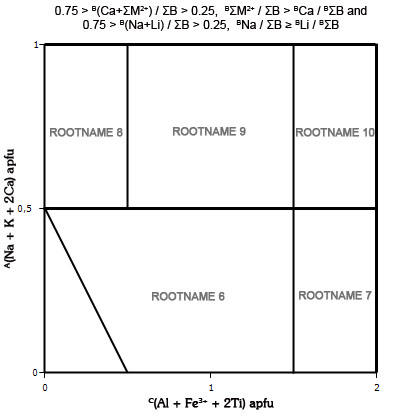

Классификационная диаграмма для подгруппы Na(Mg-Fe-Mn) амфиболов, (Hawthorne et al., 2012)
|
|
32
|
|
Классификационная диаграмма для подгруппы Li(Mg-Fe-Mn) амфиболов, (Hawthorne et al., 2012).
|
|
33
|
|

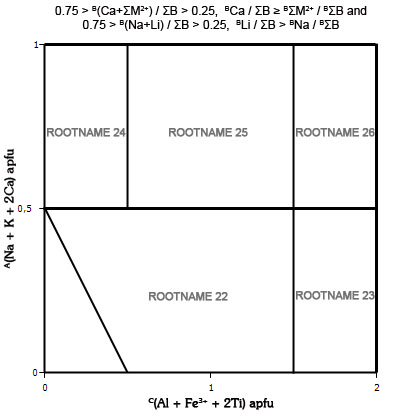

Классификационная диаграмма для подгруппы Li-Ca амфиболов, (Hawthorne et al., 2012)
|
|
34
|
|
Диаграмма фациальной принадлежности амфиболов по соотношению Al(VI)/Al(IV) [Закруткин В.В., 1968]
Поля фаций: I - гранулитовая фация, II - амфиболитовая фация, III - эпидот-амфиболитовая фация, IV - зеленосланцевая фация.
|
|
|
|
|
|
|
Пироксены
|
|
35
|
|

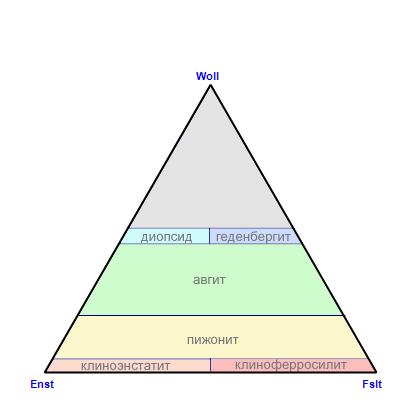

Классификационная диаграмма Ca-Mg-Fe пироксенов.
(Morimoto et al. 1988)
|
|
36
|
|
Классификационная диаграмма Ca-Na пироксенов.
(Morimoto et al. 1988)
|
|
37
|
|

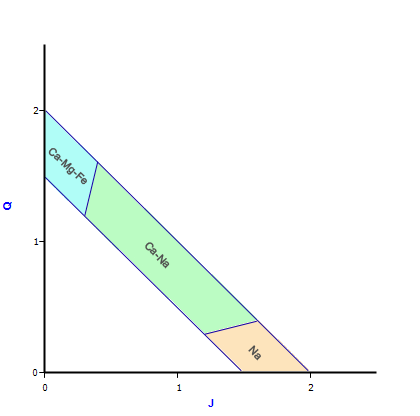

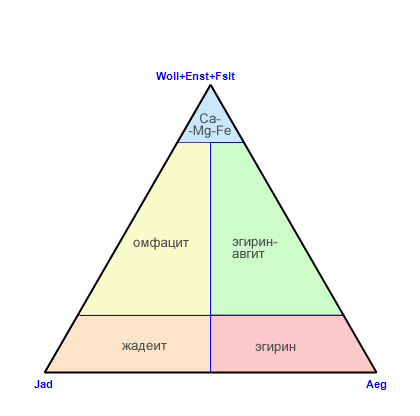

Общая классификационная диаграмма Q-J для пироксенов.
(Morimoto et al. 1988)
|
|
38
|
|

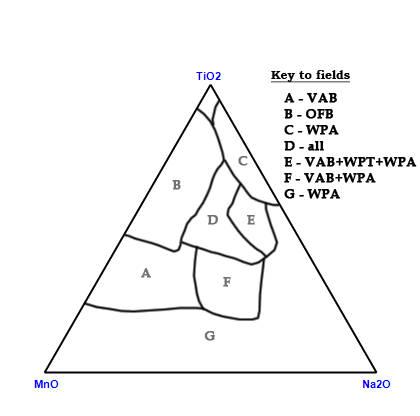

Дискриминационная диаграмма для пироксенов из различных типов лав. (Nisbet, Pears - 1977).
Принятые сокращения:
VAB - базальты вулканических дуг; OFB - базальты океанического ложа; WPT - внутриплитные толеиты; WPA - внутриплитные щелочные базальты
|
|
|
|
|
|
|
Полевые шпаты
|
|
39
|
|

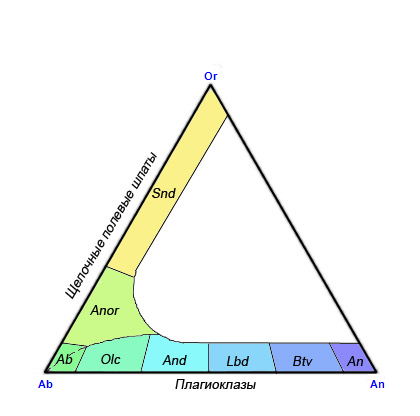

Деление плагиоклазов и щелочных полевых шпатов (высокотемпературная неупорядоченная серия).
Сокращения: Ab - альбит, An - анортит, Or - ортоклаз, And - андезин, Anor - анортоклаз, Btv - битовнит, Olc - олигоклаз, Lbd - лабрадор, Snd - санидин. (Deer et al., 1962)
|
|
|
|
|
|
|
Слюды
|
|
40
|
|

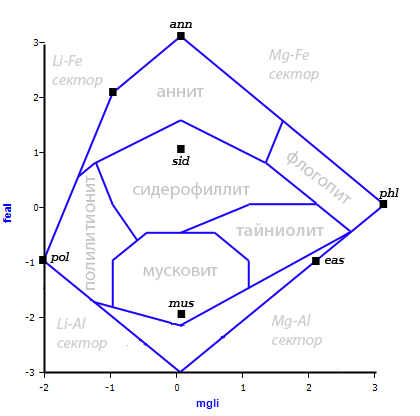

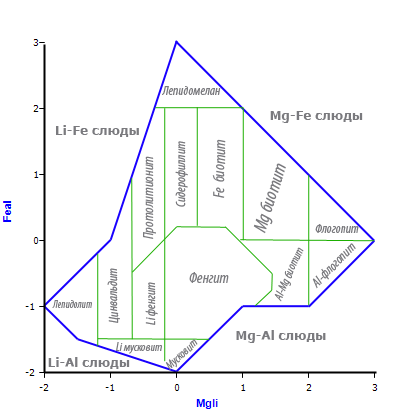

Классификационная диаграмма для слюд в координатах (Mg-Li) - (Fe+Mn+Ti-Al(VI)) (mgli-feal).
(Tischendorf et al., 1997)
|
|
41
|
|

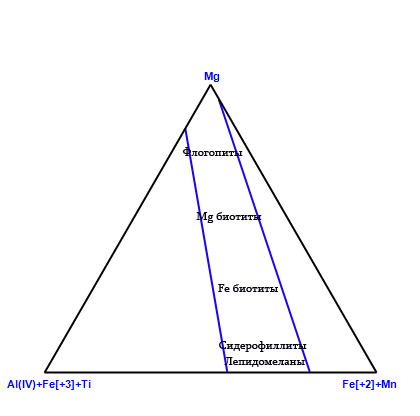

Классификационная диаграмма для триоктаэдрических слюд
(Foster, 1960)
|
|
42
|
|
Классификационная диаграмма для слюд в координатах (Mg-Li) - (Fe+Mn+Ti-Al(VI)) (mgli-feal).
(Tischendorf et al., 2007)
|
|
|
|
|
