Это экспериментальный модуль, который строит график кривой равновесия различных термобарометрических сенсоров в координатах P(kbar) - T°C Давление - Температура и сравнивать его с реперными линиям различных солидусных кривых.
Этот модуль вызывается в окне модулей геохимических Сенсоров с помощью кнопки . После нажатия этой кнопки сенсор рассчитывает двумерный массив точек для разных давлений и температур, после чего в открывшемся модуле P-T монитора сразу строится график равновесной кривой этого сенсора.

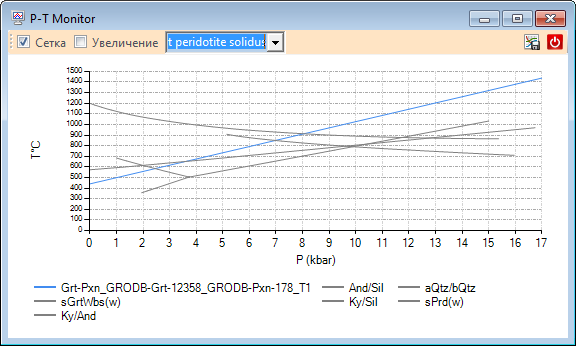

Форма модуля P-T монитора
При необходимости на диаграмму можно добавить реперные линии различных солидусов, выбрав их из выпадающего списка . С помощью чек-боксов можно включить/выключить отображение линий сетки на диаграмме и задать область увеличения. Кнопка позволяет сохранить область построения диаграммы в графический файл различных форматов. После ее нажатия появляется стандартное окно сохранения файла в которм нужно указать место его сохранения, название и формат. Доступны следующие форматы: Bitmap (,bmp), JPEG (.jpg), EMF (.emf), PNG (.png), GIF (.gif) и TIFF (.tif).
Поскольку в форме модулей геохимических Сенсоров обычно присутствует несколько сенсоров, то возможно открытие одновременно нескольких экземпляров модуля P-T монитора.
