Интерфейс PetroExplorer v.3.2
Интерфейс программы PetroExplorer традиционный для программ этого типа, интуитивно понятный и легко осваивается методом "научного тыка". Для тех, кто предпочитает сначала прочитать руководство пользователя, а потом уже осваивать программу, предлагается краткая справка по ее интерфейсу и основным принципам ее работы. Эта справка вызывается одноименным пунктом Главного меню программмы.

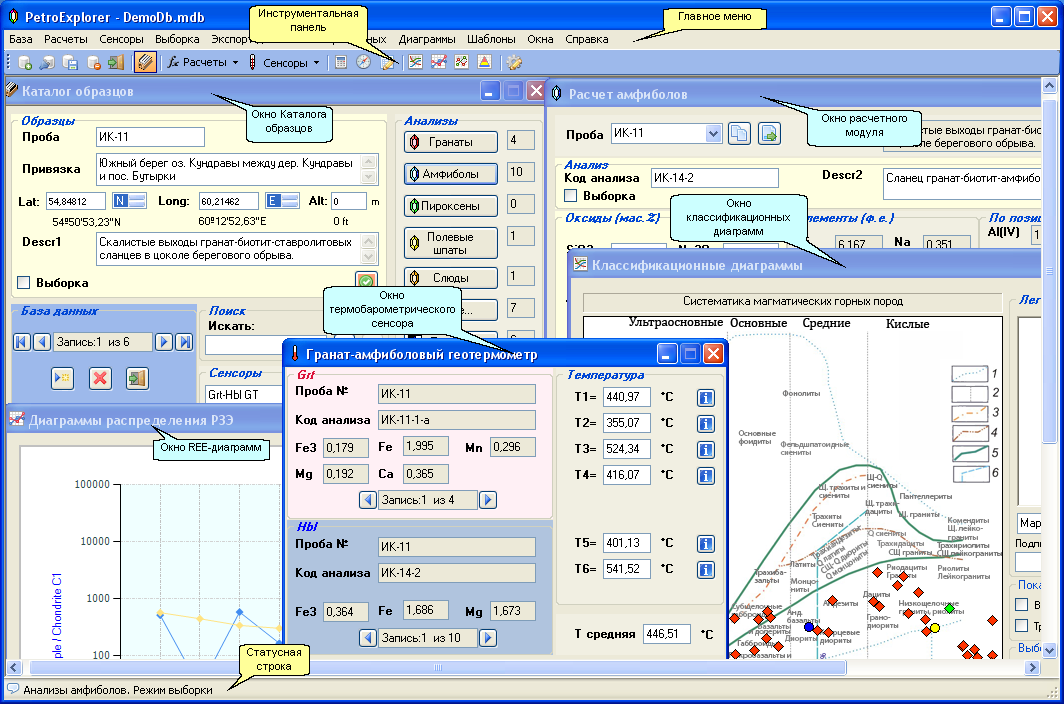

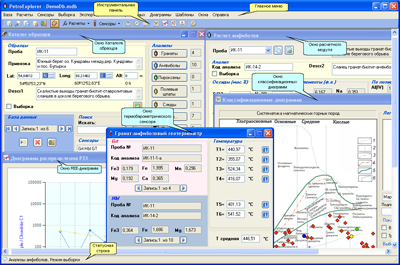

Основными элементами интерфейса PetroExplorer являются:
- Главное окно программы
- Окно Каталога образцов
- Окна Расчетных модулей
- Окна Сенсоров
- Окно Выборки
- Окна экспорта и импорта данных
- Окно Конструктора диаграмм
- Окно Классификационной Диаграммы
- Окна шаблонов
- Главное меню программы
- Инструментальная панель программы
Следует заметить, что некоторые окна программы могут работать в двух режимах - Режиме выборки и Режиме просмотра
Режим выборки - основной режим работы Расчетных модулей при заполнении базы данных анлитическими данными. В этом режиме каждый химический анализ привязан к конкретному образцу из которого он, собственно говоря, и был получен. Только в этом режиме доступны опции добавления новых анализов и удаления существующих. Таким образом мы всегда будем знать сколько анализов определенного вида было сделано для текущего образца.
В окне Сенсоров данный режим обеспечивает адекватность расчета выбранного минерального парагенезиса, поскольку будут использоваться расчетные данные анализов только тех минералов, которые действительно присутствуют в текущем образце.
Режим просмотра - один из двух режимов работы Расчетных модулей и окон Сенсоров. В этом режиме отсутствует привязка текущих анализов к текущему образцу.
В окне Расчетных модулей можно просматривать, рассчитывать и редактировать все сохраненные анализы определенного для этого модуля вида из базы данных, но нельзя добавлять новые анализы и удалять существующие, поскольку в этом режиме на панели управления базой данных отсутствуют кнопки New и Del.
В окне Сенсоров можно использовать данные всех анализов определенного для этого Сенсора вида для расчета термодинамических параметров, но при этом корректность расчетного парагенезиса определяется и обосновывается самим пользователем.
Более подробную информацию по интерфейсу программы смотрите во встроенной справке.
