В PetroExplorer NEXT появился новый расчетно-графический модуль, предназначенный для отображения распределения различных аналитических величин, как из базы данных, так и вычисляемых с помощью парсера-интерпретатора, а также статистические параметры этих распределений и графики функций нормального и логнормального распределения. Этот модуль получил название модуля Статистических диаграмм.
Причиной создания такого модуля явилось то, что хотя расчетные модули анализов горных пород и минералов производят расчет типовых геохимических параметров, коэффициентов, индексов и отношений, но в геохимической практике существует гораздо большее количество расчетных параметров и запрограммировать в коде все возможные варианты не представляется возможным. Кроме того, часто бывает нужно сравнить значения одних и тех же характеристик у больших массивов однотипных анализов, посмотреть характер их распределения и определить статистические параметры таких распределений. Благодаря разработке нового парсера-интерпретатора стало возможным составлять довольно сложные формулы расчета различных параметров с использованием аналитических и расчетных данных, сохраняемых в пользовательской базе данных. При этом нет необходимости менять программный код, пользователь сам может составлять такие формулы расчета в строковом парсере-интерпретаторе, сообразно своим запросам и интересам, а затем рассчитывать по этим формулам целые серии анализов из базы данных, выводя результаты расчетов на гистограмму распределения, что позволяет наглядно оценить вариабельность тех или иных показателей на представительных выборках. Кроме того, рассчитываются основные статистические показатели таких распределений, что тоже добавляет информативности аналитическим методам. Именно таким возможностями обладает новый модуль Статистических диаграмм.

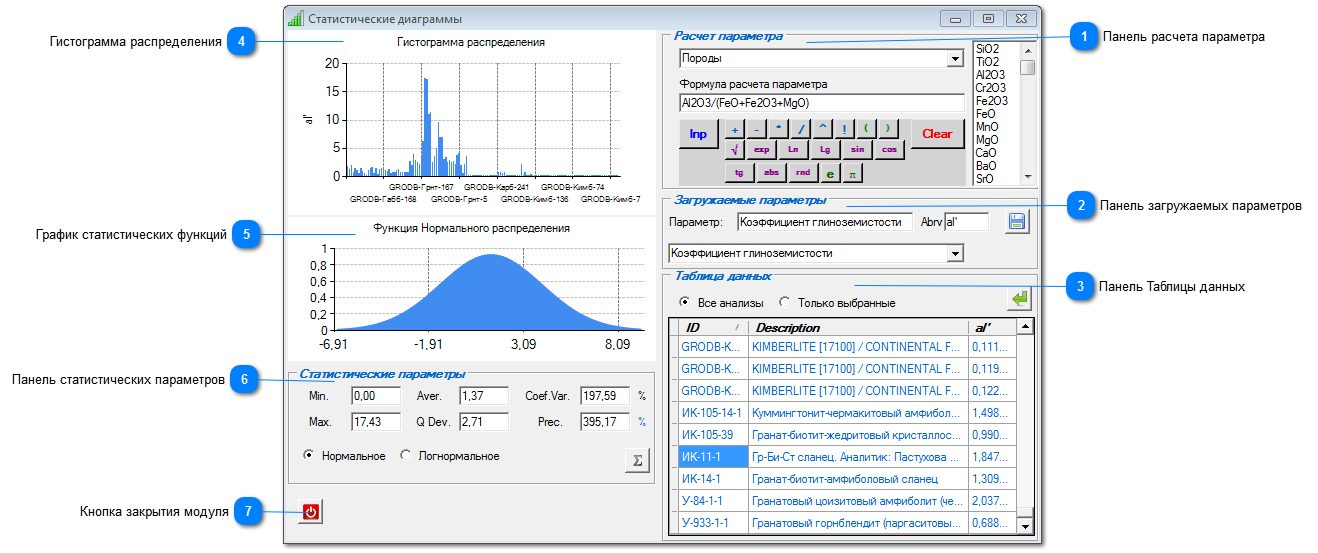

Форма модуля Статистических диаграмм
Панель расчета параметра
На этой панели расположены элементы управления Парсера-интерпретатора, с помощью которого создается формула расчета параметра для выбранного типа анализов.
Формулы расчета некоторых параметров, которые постоянно используются можно сохранить в виде загружаемого шаблона. Это можно сделать либо в модуле редакторе Шаблона расчетных параметров, либо с помощью этой панели. При этом в базу данных Service будут сохранены выбранный тип анализов и строка формулы расчета из Панели расчета параметра, а также название параметра, которое нужно ввести в текстовое поле Параметр и его аббревиатура, которую нужно ввести в текстовое поле Abrv и который данный параметр будет обозначаться в расчетной Таблице данных и на статистической Гистограмме распределения.
Сохранение шаблона параметра в базу данных Service происходит после нажатия кнопки сохранения . После сохранения название этого загружаемого параметра появится в выпадающем списке в нижней части данной панели. Для того, чтобы загрузить тот или иной параметр из этого списка, надо выбрать его, щелкнув по его названию в списке, после чего в соответствующие поля будут загружены формула расчета, название и аббревиатура выбранного параметра.

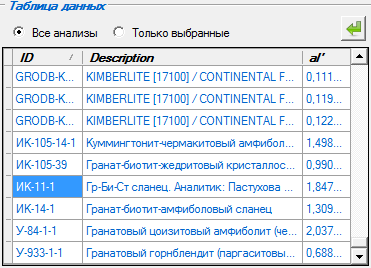

На этой панели выводятся результаты расчета параметра по введенной формуле. Результаты выводятся в Таблицу данных, состоящей из трех столбцов: столбца ID в котором отображаются буквенно-цифровой код каждого анализа, столбца Description, в котором отображаются описания каждого анализа, и третьего столбца, заголовок которого соответствует аббревиатуре рассчитываемого параметра. В этом третьем столбце выводятся значения рассчитываемого параметра для каждого из анализов.
В зависимости от положения переключателей в верхней части данной панели расчет параметра будет происходить либо для всех анализов выбранного типа, находящихся в пользовательской базе данных, либо только для выбранных, т.е. тех анализов, которые находятся в Текущей выборке.
Расчет параметра происходит после нажатия кнопки , после чего происходит заполнение Таблицы данных и на ее основе строится Гистограмма распределения.
Результаты расчета не сохраняются в базе данных. При необходимости Таблицу данных можно скопировать в буфер обмена посредством всплывающего меню , вызываемого щелчком правой кнопки мыши по Таблице данных, а затем вставить ее во внешнем текстовом редакторе, либо в табличном редакторе.
Столбчатый график гистограммы распределения на котором каждый столбец гистограммы соответствует определенному анализу, а его высота определяется значением расчетного параметра, откладываемого по оси Y.
При наведении курсора на любой из столбцов гистограммы рядом с ним появляется всплывающая метка с кодом соответствующего анализа.
График статистической функции, строящийся после расчета статистических параметров распределения. В зависимости от положения переключателей на Панели статистических параметров на этом графике выводится либо график функции нормального распределения, либо график функции логнормального распределения.
На этой панели отображаются результаты расчетов статистических характеристик распределения расчетных параметров из Таблицы данных. Расчет статистических параметров происходит после нажатия кнопки .
Рассчитываются следующие статистические параметры: минимальное значение Min, максимальное значение Max, среднее значение Aver, дисперсия Q Dev, коэффициент вариации Coef. Var. (в %), точность Prec. (в %).
